Descrizione

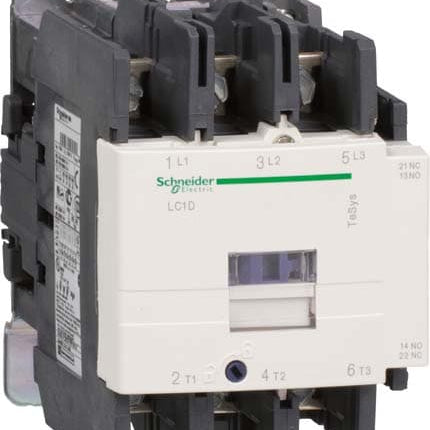

Schneider Electric LC1D95M7
Contattore TeSys LC1D, 3 poli, AC3 440V 95A, 220 V AC. gamma: TeSys - nome del prodotto: TeSys D - tipo di prodotto o componente: contattore - nome abbreviato: LC1D - applicazione contattore: carico resistivo, comando motore - categoria di utilizzazione:AC-1, AC-3, AC-4 - numero di poli: 3P - composizione contatto polo: 3 NO - Tensione nominale di impiego [Ue]: <= 1000 V CA per circuito di potenza, <= 300 V CC 25...400 Hz per circuito di potenza - Corrente nominale di impiego [Ie]: 125 A (<= 60 °C) a <=440 V CA AC-1 per circuito di potenza, 95 A (<= 60 °C) a <= 440 V CA AC-3 per circuito di potenza - potenza motore in kW: 25 kW a 220...230 V CA 50/60 Hz AC-3, 45 kW a 380...400 V CA 50/60 Hz AC-3, 45 kW a 660...690 V CA 50/60 Hz AC-3, 55 kW a 500 V CA 50/60 Hz AC-3 - potenza motore in hp: 15 hp a 230/240 V CA 50/60 Hz per 1 fase motori, 20 hp a 200/208 V CA 50/60 Hz per 3 fasi motori, 25 hp a 230/240 V CA 50/60 Hz per 3 fasi motori, 60 hp a 460/480 V CA 50/60 Hz per 3 fasi motori, 60 hp a 575/600 V CA 50/60 Hz per 3 fasi motori, 7,5 hp a 115 V CA 50/60 Hz per 1 fase motori - composizione contatto ausiliario: 1 NO + 1 NC - categoria di sovratensione: III - Corrente termica convenzionale in aria aperta [Ith]: 10 A a <= 60 °C per circuito segnalazione, 125A a <= 60 °C per circuito di potenza - potere di chiusura nominale Irms: 1100 A a 440 V per circuito di potenza conforme a IEC 60947, 140 A CA per circuito segnalazione conforme a IEC 60947-5-1, 250 A CC per circuito segnalazione conforme a IEC 60947-5-1- Corrente nominale ammissibile di breve durata [Icw]: 100 A 1 s circuito segnalazione, 1100 A <= 40 °C 1 s circuito di potenza, 120 A 500 ms circuito segnalazione, 135 A <= 40 °C 10 min circuito di potenza, 140 A 100 ms circuito segnalazione, 400 A <= 40 °C 1 min circuito di potenza, 800 A <= 40 °C 10 s circuito di potenza - calibro del fusibile associato: 10 A gG per circuito segnalazione conforme a IEC 60947-5-1, 160 A gG a <= 690 V coordinamento tipo 2 per circuito di potenza, 200 A gG a <= 690 V coordinamento tipo 1 per circuito di potenza - Tensione nominale di isolamento [Ui]: 1000 V per circuito di potenza conforme a IEC 60947-4-1, 600 V per circuito di potenza certificazioni CSA, 600 V per circuito di potenza certificazioni UL, 600 V per circuito segnalazione certificazioni CSA, 600 V per circuito segnalazione certificazioni UL, 690 V per circuito segnalazione conforme a IEC 60947-1 - durata elettrica: 1,2 Mcicli 95 A AC-3 a Ue <= 440 V, 1,3 Mcicli 125 A AC-1 a Ue <= 440 V - dissipazione di potenza per polo: 12,5 W AC-1, 7,2 W AC-3 - copertura di protezione: con - supporto per montaggio: guida, piastra - Norme: CSA C22.2 No 14, EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508 - certificazioni prodotto: BV, CCC, DNV, GL, GOST, LROS (Lloyds register of shipping), RINA - connessioni - morsetti: circuito di controllo : morsetti di fissaggio a vite 1 cavi 1...2,5 mm² - rigidità cavo: flessibile - con estremità cavo, circuito di controllo : morsetti di fissaggio a vite 1 cavi 1...4 mm²- rigidità cavo: flessibile - senza estremità cavo, circuito di controllo : morsetti di fissaggio a vite 1 cavi 1...4 mm² - rigidità cavo: solido - senza estremità cavo, circuito di controllo : morsetti di fissaggio a vite 2 cavi 1...2,5 mm² - rigidità cavo: flessibile - con estremità cavo, circuito di controllo : morsetti di fissaggio a vite 2 cavi 1...4 mm² - rigidità cavo: flessibile - senza estremità cavo, circuito di controllo : morsetti di fissaggio a vite 2 cavi 1...4 mm² - rigidità cavo: solido -senza estremità cavo, circuito di potenza : connettore 1 cavi 4...50 mm² - rigidità cavo: flessibile - con estremità cavo, circuito di potenza : connettore 1 cavi 4...50 mm² - rigidità cavo: flessibile - senza estremità cavo, circuito di potenza : connettore 1 cavi 4...50 mm² - rigidità cavo: solido - senza estremità cavo, circuito di potenza : connettore 2 cavi 4...16 mm² - rigidità cavo: flessibile - con estremità cavo, circuito di potenza : connettore 2 cavi 4...25 mm² - rigidità cavo: flessibile - senza estremità cavo, circuito di potenza : connettore 2 cavi 4...25 mm² - rigidità cavo: solido - senza estremità cavo - coppia di serraggio: circuito di controllo : 1,2 Nm - su morsetti di fissaggio a vite - con cacciavite Philips No 2, circuito di controllo : 1,2 Nm - su morsetti di fissaggio a vite - con cacciavite piatto Ø 6 mm, circuito di potenza : 9 Nm - su connettore - con cacciavite piatto Ø 6..8 mm, circuito di potenza : 9 Nm - su connettore esagonale 4 mm - tempo di funzionamento: 20...35 ms chiusura, 6...20 ms apertura - Livello di affidabilità sicurezza: B10d = 1369863 cicli Contattore con carico nominale conforme a EN/ISO 13849-1, B10d = 20000000 cicli Contattore con carico meccanico conforme a EN/ISO 13849-1 - durata meccanica: 4 Mcicli. Benefici: .. Applicazioni: .. Benefici: Assumi il controllo dell'integrazione. La gamma Tesys D, oltre al rinnovato design, offre alte prestazioni tecniche elettriche e meccaniche, affidabilità e praticità do cablaggio. Nei calibri da 40, 50 e 65A il sistemadi connessione brevettato EVERLINK permette, oltre alla connessione diretta tra contattore, salvamotore e relè termico, il mantenimento della pressione sui conduttori anche in presenza di deformazione dei conduttori stessi. Da 9 a 65A i contattori possono comunicare in rete grazie ad accessori specifici (Quick fit ).... Applicazioni: - Industria , Infrastrutture, Edifici, perfetta integrazione nei sistemi di controllo, ideali per l'avviamento dei motori in qualsiasi tipo di applicazione..
