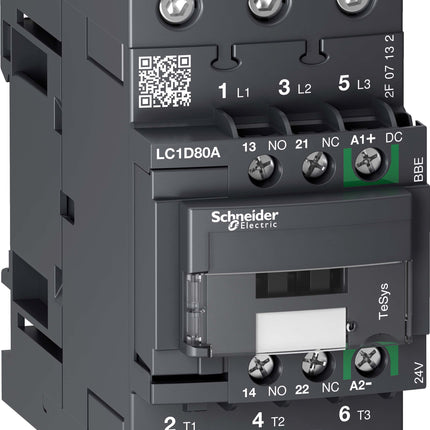

Schneider Electric LC1D80ABBE
TeSys D contactor 3p 80A AC-3 up to 440V coil 24V DC. gamma: TeSys - tipo di prodotto o componente: contattore - nome abbreviato: LC1D - applicazione contattore: carico resistivo, comando motore - categoria di utilizzazione: AC-1, AC-3 - numero di poli: 3P - composizione contatto polo: 3 NO - Corrente nominale di impiego [Ie]: 80 A (<= 60 °C) a <= 440 V AC-1 per circuito di potenza, 80 A (<= 60 °C) a <= 440 V AC-3 per circuito di potenza - potenza motore in kW: 22 kW a 220...230 V CA 50/60 Hz AC-3, 37 kWa 380...400 V CA 50/60 Hz AC-3, 37 kW a 500 V CA 50/60 Hz AC-3, 37 kW a 660...690 V CA 50/60 Hz AC-3 - tipo di bobina: CC basso consumo - composizione contatto ausiliario: 1 NO + 1 NC - categoria di sovratensione: III - Corrente termica convenzionale in aria aperta [Ith]: 10 A a <= 60 °C per circuito segnalazione, 80 A a <= 60 °C per circuito di potenza - potere di chiusura nominale Irms: 1000 Aa 440 V ACper circuito di potenza conforme a IEC 60947, 140 A CA per circuito segnalazione conforme a IEC 60947-5-1, 250 A CC per circuito segnalazione conforme a IEC 60947-5-1 - Corrente nominale ammissibile di breve durata [Icw]: 100 A 1 s circuito segnalazione, 110 A <= 40 °C 10 min circuito di potenza, 120 A 500 ms circuito segnalazione, 140 A 100 ms circuito segnalazione, 260 A <= 40 °C 1 min circuito di potenza, 520 A <= 40 °C 10 s circuito di potenza, 900 A <= 40 °C 1 s circuito di potenza - calibro del fusibile associato: 10 A gG per circuito segnalazione conforme a IEC 60947-5-1, 125 A gG a <= 690 V coordinamento tipo 1 per circuito di potenza, 125 A gG a <= 690 V coordinamento tipo 2 per circuito di potenza - Tensione nominale di isolamento [Ui]: 690 V per circuito di potenza conforme a IEC 60947-4-1, 690 V per circuito segnalazione conforme a IEC 60947-1 - durata elettrica: 700000 cicli 80 A AC-1 a Ue <= 440 V (date code >= 18041), 750000 cycles 66 A AC-3 a Ue <= 440 V (date code >= 18041) - dissipazione di potenza per polo: 9,6 W AC-1, 9,6 W AC-3 - copertura di protezione: con - supporto per montaggio:guida, piastra - Norme: CSA C22.2 No 60947-4-1, EN/IEC 60947-4-1, EN/IEC 60947-5-1, UL 60947-4-1 - certificazioni prodotto: CSA, EAC, UL - connessioni - morsetti: circuito di controllo : morsetti di fissaggio a vite 1 cavi 1...4 mm² - rigidità cavo: flessibile, circuito di controllo : morsetti di fissaggio a vite 1 cavi 1...4 mm² - rigidità cavo: flessibile - con estremità cavo, circuito di controllo : morsetti di fissaggio a vite 1 cavi 1...4 mm² - rigidità cavo: solido, circuito di controllo : morsettidi fissaggio a vite 2 cavi 1...2,5 mm² - rigidità cavo: flessibile - con estremità cavo, circuito di controllo : morsetti di fissaggio a vite 2 cavi 1...4 mm² - rigidità cavo: flessibile, circuito di controllo : morsetti di fissaggio a vite 2 cavi 1...4 mm² - rigidità cavo: solido, circuito di potenza : connettori EverLink per viti BTR 1 cavi 1...35 mm² - rigidità cavo: flessibile, circuito di potenza : connettori EverLink per viti BTR 1 cavi 1...35 mm² - rigidità cavo: flessibile - con estremità cavo, circuito di potenza : connettori EverLink per viti BTR 1 cavi 1...35 mm² - rigidità cavo: solido, circuito di potenza : connettori EverLink per viti BTR 2 cavi 1...25 mm² - rigidità cavo: flessibile, circuito di potenza : connettori EverLink per viti BTR 2cavi 1...25 mm² - rigidità cavo: flessibile - con estremità cavo, circuito di potenza : connettori EverLink per viti BTR 2 cavi 1...25 mm² - rigidità cavo: solido - coppia di serraggio: circuito di controllo : 1,7 Nm - su morsetti di fissaggio a vite - con cacciavite Philips No 2, circuito di controllo : 1,7 Nm - su morsetti di fissaggio a vite - con cacciavite piatto Ø 6 mm, circuito di potenza : 5 Nm - su connettori EverLink per viti BTR - cavo 1...25 mm² esagonale 4 mm, circuito di potenza : 8 Nm - suconnettori EverLink per viti BTR - cavo 25...35 mm² esagonale 4 mm - tempo di funzionamento: 20...80 ms apertura (date code >= 18041), 55...65 ms chiusura - Livello di affidabilità sicurezza: B10d = 1369863 cicli Contattore con carico nominale conforme aEN/ISO 13849-1, B10d = 20000000 cicli Contattore con carico meccanico conforme a EN/ISO 13849-1. Benefici: Assumi il controllo dell'integrazione. La gamma Tesys D, oltre al rinnovato design, offre alte prestazioni tecniche elettriche e meccaniche, affidabilità e praticità do cablaggio. Nei calibri da 40, 50 e 65A il sistema di connessione brevettato EVERLINK permette, oltre alla connessione diretta tra contattore, salvamotore e relè termico, il mantenimento della pressione sui conduttori anche in presenza di deformazione dei conduttori stessi. Da 9 a 65A i contattori possono comunicare in rete grazie ad accessori specifici (Quick fit ).... Applicazioni: - Industria , Infrastrutture, Edifici, perfetta integrazione nei sistemi di controllo, ideali per l'avviamento dei motori in qualsiasi tipo di applicazione..
