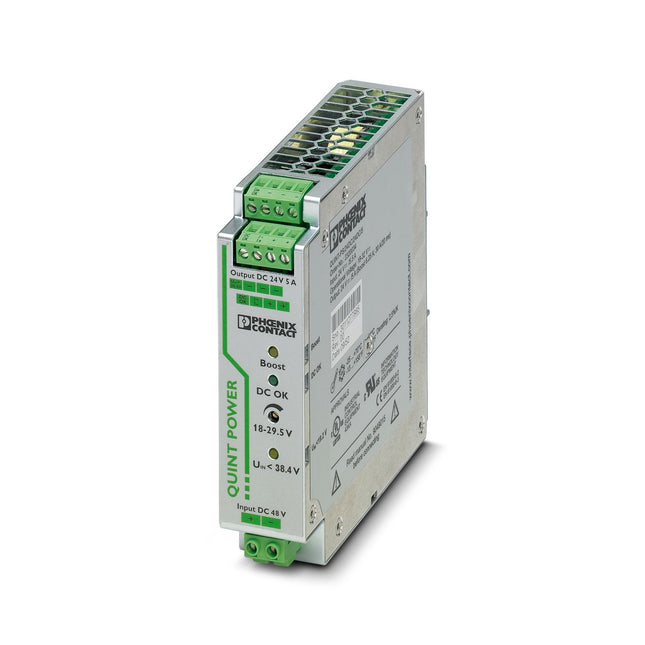

Phoenix Contact quint-PS/48DC/24DC/ 5 - DC/DC converter 2320144

Converter QUINT DC/DC switching per il montaggio su guida con tecnologia SFB (Selective Fuse Breaking), ingresso: 48 V DC, uscita: 24 V DC / 5 A.

Dati tecnici

Dati di ingresso
Funzionamento DC
Intervallo tensione in entrata 48 V DC
Range tensione d'ingresso 30 V DC ... 60 V DC
Ingresso a range esteso no
Campo delle tensioni d'ingresso DC 30 V DC ... 60 V DC
Tipo di tensione della tensione di alimentazione DC
Impulso corrente di inserzione < 5 A (tip.)
Integrale del picco di corrente di inserzione (I2 t) < 0,2 A2s

Dati di uscita
Efficienza > 91,5 %
Caratteristica di uscita U/I
Tensione di uscita nominale 24 V DC ±1 %
Regolazione tensione di uscita (USet) 18 V DC ... 29,5 V DC (> 24 V DC, potenza costante limitata)
Corrente nominale di uscita (IN) 5 A (-25 °C ... 60 °C)
POWER BOOST (IBoost) 6,25 A (-25 °C ... 40 °C costante, UOUT = 24 V DC)
Selective Fuse Breaking (ISFB) 30 A (12 ms)

Ingresso
Collegamento Morsetto a vite estraibile
Sezione conduttore rigido min. 0,2 mm²
Sezione conduttore rigido max. 2,5 mm²
Sezione conduttore flessibile min. 0,2 mm²
Sezione conduttore flessibile max. 2,5 mm²
Sezione trasversale conduttore AWG min. 24

Uscita
Collegamento Morsetto a vite estraibile
Sezione conduttore rigido min. 0,2 mm²
Sezione conduttore rigido max. 2,5 mm²
Sezione conduttore flessibile min. 0,2 mm²
Sezione conduttore flessibile max. 2,5 mm²
Sezione trasversale conduttore AWG min. 24
Sezione trasversale conduttore AWG max. 12

2320144 | Phoenix Contact quint-PS/48DC/24DC/ 5 - DC/DC converter

Forma del prodotto

SKU: 2320144
GTIN/UPC/EAN: 4046356482257

€297,71

  •  Prodotto su ordinazione - Consegna in 2-6 settimane
  • HS CODE: 85044030
  • RESO STANDARD
  • CONSEGNA RAPIDA ASSICURATA
  TEMPI DI CONSEGNA

I tempi di consegna della merce in stato “DISPONIBILE” sono di norma da 1 a 3 giorni lavorativi: i prodotti sono disponibili al nostro magazzino principale, in pronta consegna per la quantità indicata, e i tempi necessari sono quelli di spedizione tramite vettore espresso e variano in base alla destinazione.

I tempi di consegna della merce in stato "DISPONIBILE MAGAZZINO UE" sono di norma da 3 a 5 giorni lavorativi e soggetti a variazioni non prevedibili.

I tempi di consegna della merca in stato "SU ORDINAZIONE" sono in genere di 2-6 settimane: contattare il nostro team di vendita per un'indicazione precisa

  DOCUMENTAZIONE
Descrizione

Descrizione

Phoenix Contact quint-PS/48DC/24DC/ 5 - DC/DC converter 2320144

Converter QUINT DC/DC switching per il montaggio su guida con tecnologia SFB (Selective Fuse Breaking), ingresso: 48 V DC, uscita: 24 V DC / 5 A.

Dati tecnici

Dati di ingresso
Funzionamento DC
Intervallo tensione in entrata 48 V DC
Range tensione d'ingresso 30 V DC ... 60 V DC
Ingresso a range esteso no
Campo delle tensioni d'ingresso DC 30 V DC ... 60 V DC
Tipo di tensione della tensione di alimentazione DC
Impulso corrente di inserzione < 5 A (tip.)
Integrale del picco di corrente di inserzione (I2 t) < 0,2 A2s

Dati di uscita
Efficienza > 91,5 %
Caratteristica di uscita U/I
Tensione di uscita nominale 24 V DC ±1 %
Regolazione tensione di uscita (USet) 18 V DC ... 29,5 V DC (> 24 V DC, potenza costante limitata)
Corrente nominale di uscita (IN) 5 A (-25 °C ... 60 °C)
POWER BOOST (IBoost) 6,25 A (-25 °C ... 40 °C costante, UOUT = 24 V DC)
Selective Fuse Breaking (ISFB) 30 A (12 ms)

Ingresso
Collegamento Morsetto a vite estraibile
Sezione conduttore rigido min. 0,2 mm²
Sezione conduttore rigido max. 2,5 mm²
Sezione conduttore flessibile min. 0,2 mm²
Sezione conduttore flessibile max. 2,5 mm²
Sezione trasversale conduttore AWG min. 24

Uscita
Collegamento Morsetto a vite estraibile
Sezione conduttore rigido min. 0,2 mm²
Sezione conduttore rigido max. 2,5 mm²
Sezione conduttore flessibile min. 0,2 mm²
Sezione conduttore flessibile max. 2,5 mm²
Sezione trasversale conduttore AWG min. 24
Sezione trasversale conduttore AWG max. 12
