Descripción

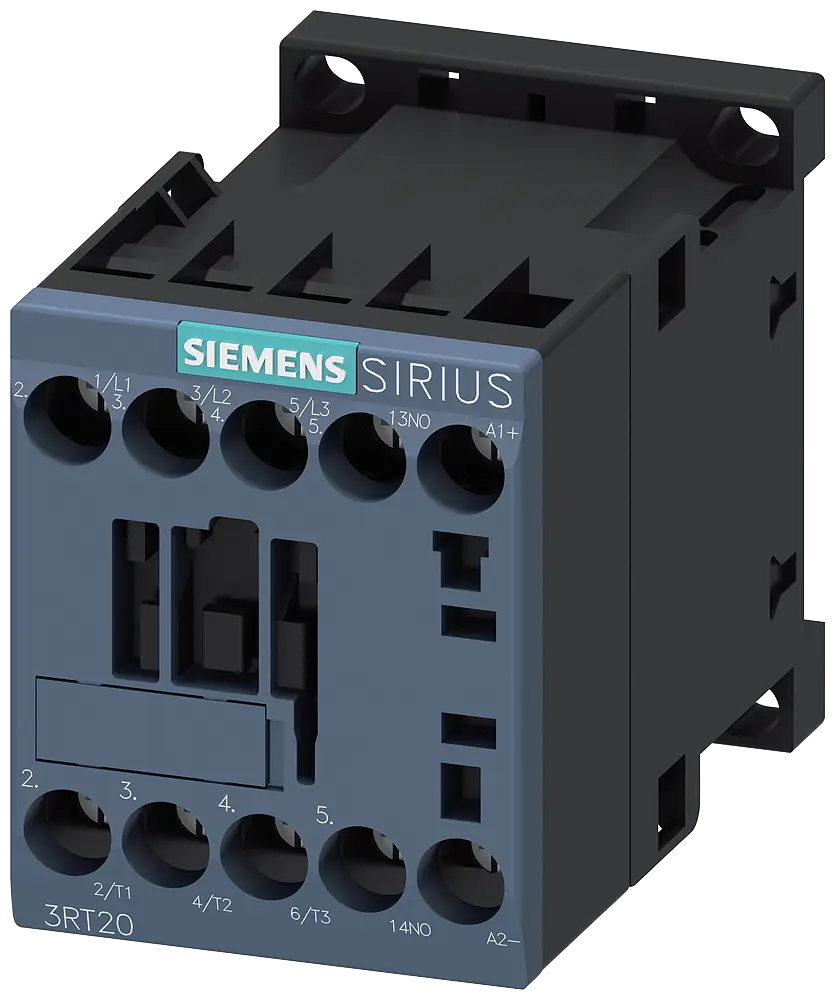

SIEMENS CONTACTOR 4KW,1L,DC 24V,S00 VT M.OR. 3RT20161BB411AA0
Contactor de potencia, AC-3e/AC-3, 9 A, 4 kW / 400 V, 3 polos, 24 V CC, contactos auxiliares: 1 NA, terminales de tornillo, tamaño de bastidor: S00, montaje vertical posición.
Designación del producto Contactor de potencia
Designación del tipo de producto 3RT2
Datos técnicos generales
tamaño del contactor S00 ampliación del producto
● módulo de función para comunicación No
● bloque de interruptores auxiliares Sí
pérdida de energía [W ] con valor de corriente nominal
● con CA en estado de funcionamiento en caliente 0,9 W
● con CA en estado de funcionamiento en caliente por polo 0,3 W
● sin el valor de la corriente de carga típica. 4 W
tensión de aislamiento
● del circuito principal con valor de grado de contaminación 3
690 V nominal
● del circuito auxiliar con valor de grado de contaminación 3
690 V nominal
Tensión soportada de impulso
● del circuito principal valor nominal 6 kV
● del circuito auxiliar valor nominal 6 kV
máx. permitido para la separación segura entre la bobina y
contactos principales según EN 60947-1 400 V
Resistencia a golpes de onda rectangular
● con CC 6,7 g/5 ms, 4,2 g/10 ms
resistencia a golpes de onda sinusoidal
● con CC 10,5 g / 5 ms, 6,6 g / 10 ms
vida útil mecánica (ciclos de conmutación)
● del contactor típ. 30 000 000
● del contactor con bloque de interruptores auxiliares montado
adecuado para la electrónica tipo. 5 000 000
● del contactor con bloque de interruptores auxiliares montado
típ. 10 000 000
Código de referencia según IEC 81346-2:2009 Q
Directiva RoHS (fecha) 01/10/2009
Condiciones ambientales
altitud de instalación por altitud sobre el nivel del mar máx. 2 000 m
temperatura ambiente
● durante el funcionamiento -25 ... +60 °C
● durante el almacenamiento -55 ... +80 °C
Humedad relativa mín. 10 %
humedad relativa a 55 °C según IEC 60068-2-30 máx. 95%
