Descripción

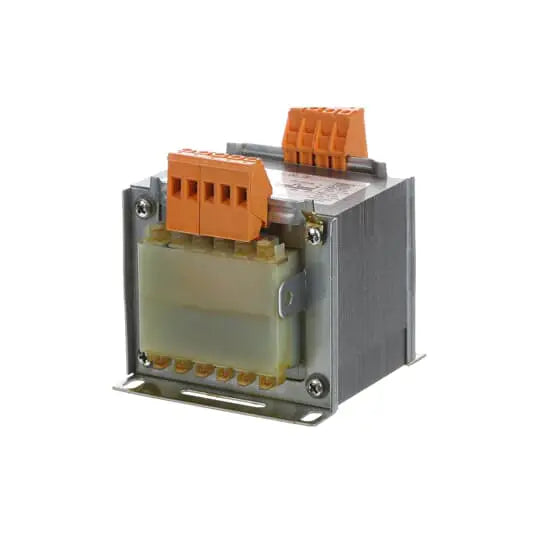

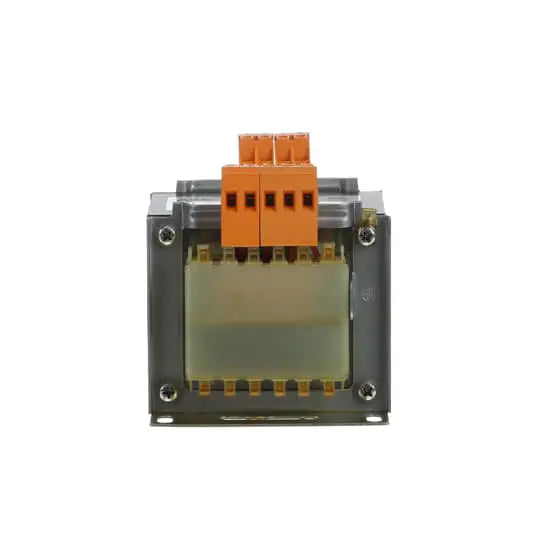

Transformador de seguridad Abb 250VA 2CSM260113R0801
Los transformadores TM-S son ideales para alimentar circuitos SELV de voltaje de seguridad muy bajo.
Datos técnicos
Normas de referencia: EN 61558-2-2, EN 61558-2-6, UL506, CSA C22-2-N66
Tensión nominal de aislamiento (Ui):4,8 kV
Tensión primaria:230-400 ±15 V CA
Tensión secundaria:12-24 V CA
Frecuencia nominal (f):50/60 Hz
Pérdida de potencia:38 W
Potencia Alimentación:250 V A
Clase de aislamiento:F
Tipo de fusible:aM
Material del conductor:Cobre
Sección del cable:6 mm²
Datos ambientales
Temperatura ambiental: máx. 40 °C
Declaración RoHS: De acuerdo con la Directiva CE 2011/65/EC
Información RoHS:9AKK106713A5642
Declaración REACH:9AKK108467A9482
Información medioambiental: consulte la información RoHS
Plantilla de informes sobre minerales en conflicto (CMRT):9AKK108468A3363
Dimensiones
Ancho del producto:100 mm
Alto del producto:0,105 m
Profundidad del producto:110 mm
Peso neto del producto:3.600 kg
Instalación
Instrucciones y manuales: No se necesita documento
Diagrama de cableado:9AKK108466A7520
Descargas más utilizadas
Ficha técnica:2CSC446005B0202
Curva de potencia de irrupción: 9AKK108467A2987
Tabla de selección de protección del transformador:9AKK108467A2982
Consumo de energía según la altitud:9AKK108467A2983
Consumo de energía según la temperatura:9AKK108467A2985
Sobrecarga admisible:9AKK108467A2986
